日光温室的热源来自太阳辐射,不但白天的光能和热量,而且夜间的室温也主要依靠白天积蓄的太阳辐射。作为采光屋面透明覆盖材料的棚膜,其种类的不同和质量的优劣直接影响着温室的采光性能、保温性能和生产性能。根据茬口、种植作物和个人承受能力,正确选择和使用性能优良、质量可靠的棚膜对温室生产特别是深冬茬生产至关重要。

日光温室

一、日光温室专用棚膜必备的性能

1.透光良好,透光率高而稳定

日光温室多在深冬及早春进行生产,温度低、光照弱、光照时数短,高而稳定的透光率对保证室内温度和作物更大限度的光合作用至关重要。一般要求新膜透光率在90%以上,使用5个月后透光率在55%以上。

2.保温性能好

要求棚膜厚度0.10~0.14毫米,热传导率低,贯流传热系数不大于5.8千卡/平方米·摄氏度.小时。

3.无滴性能优良

棚内起雾及膜面滴水不但会大幅度降低室内光照,而且会显著增加棚内湿度,诱发各种病害。一般要求棚膜无滴性能持续时间长于5个月,棚内无明显滴水现象,膜面水滴小,棚内雾气少。

4.长寿耐候

在高温及低温环境下老化速度慢,脆化温度低,使用寿命一般应达到18个月,最短为12个月。

5.良好的防尘性

灰尘不易黏附在外侧膜面上,易于清扫。

6.加工工艺先进

要求薄膜厚度均匀、无断头、无破口、无明显折叠或扭曲,膜内无气泡,不允许有明显的“水纹”和“云雾”

7.良好的操作性能

要求棚膜幅宽适中,容易黏结和修补。强度高,抗拉力强,延展性好。

8.使用安全,对环境不造成污染

棚膜不含有对植物、人体及环境有害的物质,在使用期内无有害气体(如乙烯等)挥发和有害物质析出。使用后便于回收利用,不污染环境。

二、日光温室常用薄膜性能比较

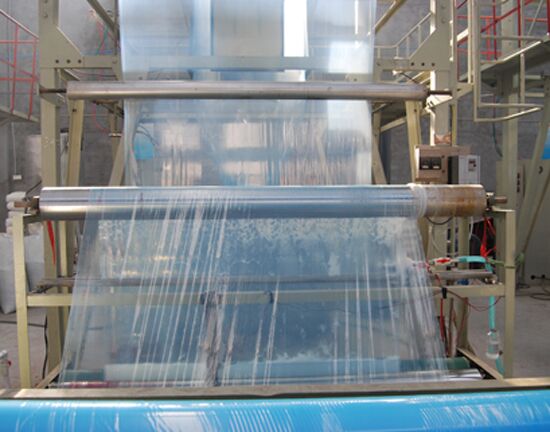

棚膜

北方日光温室常用棚膜包括聚氯乙烯(PVo膜、聚乙烯(PE)膜及乙烯-醋酸乙烯(EVA)膜三大类型,厚度多为0.10-0.14毫米。因其所用树脂母料、助剂种类、原料配比、厚度、均匀程度及加工工艺的不同。

1.分光透光性及保温性

自然光由紫外光、可见光和红外光组成,不同的塑料薄膜对不同波长的光线透过率不同。

植物光合作用可利用的波长范围为0.380.72微米,其中0.38-0.45微米的蓝紫光和0.65微米的红光对光合最为有效。各种覆盖材料对红光均具有较高的透过率,而对蓝紫光透过率有较大差异。各种覆盖材料可见光平均透过率由高到低顺序为玻璃>PⅤC>EⅤA>PE,对蓝紫光透过率为EVA>PVC>玻璃>PE,对红光透过率为玻璃>PVC>EVA>PE。

PVC膜和玻璃对紫外光和红外光透过率较低,而EVA膜和PE膜对紫外光和红外光透过率较高,覆盖EVA膜的温室其室内光照最接近于自然光。

温室内白天蓄积的部分热量到了夜间以长波辐射的形式通过薄膜及草帘散失,对远红外光透过率越高,其保温性能越低。各种透明覆盖材料相比,玻璃保温性能更好,其次为PVC膜和EVA膜,PE膜保温性能最差。

2.后期透光性及耐候性

随着使用时间的延长,薄膜就会老化,加上灰尘的聚集和无滴性能的降低甚至消失,薄膜的透光率大幅度下降。

新膜透光率较高,但在使用4个月和13个月后透光率均有不同程度的下降,其中以PE膜下降幅度更大,EVA膜下降幅度最小,PVC膜介于二者之间。后期透光性以EⅤA膜更高,其次为PVC膜,以PE膜更低。

3.经济性能

各种棚膜因使用母料、助剂及加工工艺的不同和原料价格的差异,其一次性投入差异很大。

专业规划、设计、建造各类农业观光园区、生态餐厅、智能温室、日光温室、连栋温室、拱棚等工程。

九合农业工程案例遍布全国；

公司生产销售各类大棚型材、骨架、覆盖材料、保温材料；

培训，外派育苗、种植管理等技术员。

公司官网：www.jhjizhi.com

培训网站：www.haowenshi.com

电话：0536-5851887

手机：13964620707
