薄膜连栋温室驱动系统及降温系统设计方案参考!

文章出处:来源百度搜索       发表时间:2019/11/15 10:28:19



一、温室概况

1.温室类型的选择

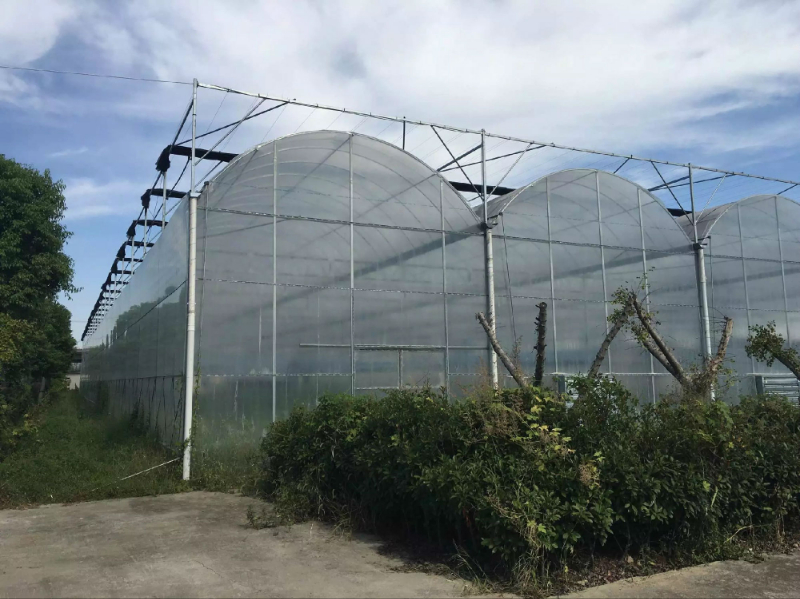

薄膜连栋温室


结合山东当地气候特点,兼顾温室的适用性要求和整体美观性,建议设计采用圆拱形热镀锌轻钢结构温室;该温室结构简洁、明快、通透,外型美观、坚固耐用、环境控制能力强;透光好、通风效果好;是目前综合性能不错的一种种植温室。

2.温室基本配置

为了用户更好的使用温室,降低整体的运行成本,提高环境调控能力和自动化控制水平,使温室达到最佳配置,该温室基本配置如下:强制通风降温系统(风机、湿帘) 、内遮荫系统、外遮阳系统、配电等。

3.温室规格尺寸

温室跨度为 8m, 开间为4m, 肩高 4m,顶部及四周采用15丝po膜覆盖。温室长度为184,共计23个跨度;宽度68m,共17个开间。温室总面积为12512㎡;温室顶高为5.7米。温室四周设散水及排水设施。

4.温室性能指标

1)风载:0.35KN/m2

2)雪载:0.30 KN/m2

3)温室排雨量:140mm/h

4)电源参数:220V/380V,50Hz,PH1/PH3

5)温室屋面排水

温室南北设 2.5‰雨槽坡度排水。屋面排水采用室内外排水结合方式,PVC 排水管直通地面排水沟。

二、温室主体

1.温室结构

温室采用圆拱形屋面多排水槽主体骨架。所选用的热镀锌钢管、矩形钢管、钢板等均由国内大型钢厂生产。屋面排水槽采用本钢集团生产的热镀锌钢板。主体轻钢结构均采用热镀锌钢材,或加工后热镀锌处理。



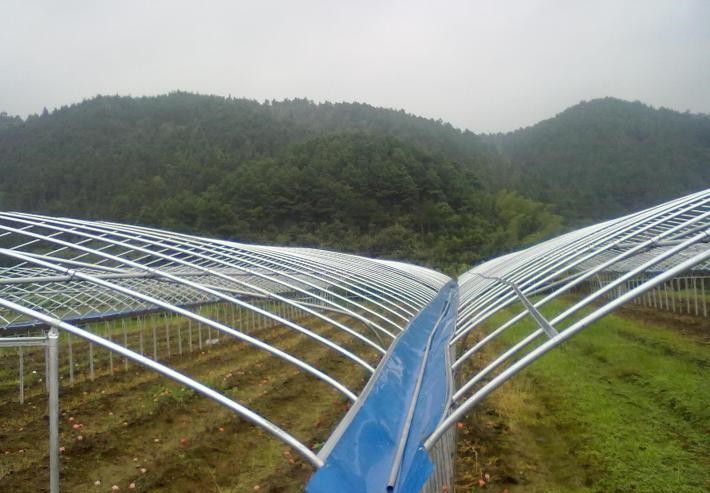

骨架


2.温室门

温室南侧设专用轨道式推拉门1套。门的规格为2.0×2.2m。

3.温室覆盖材料

温室顶部及四周覆盖15丝po膜, 温室采用专用卡簧卡槽定密封;利于温室的采光、透光和隔热节能,外观美观大方,视觉效果好。

三、 外遮阳系统

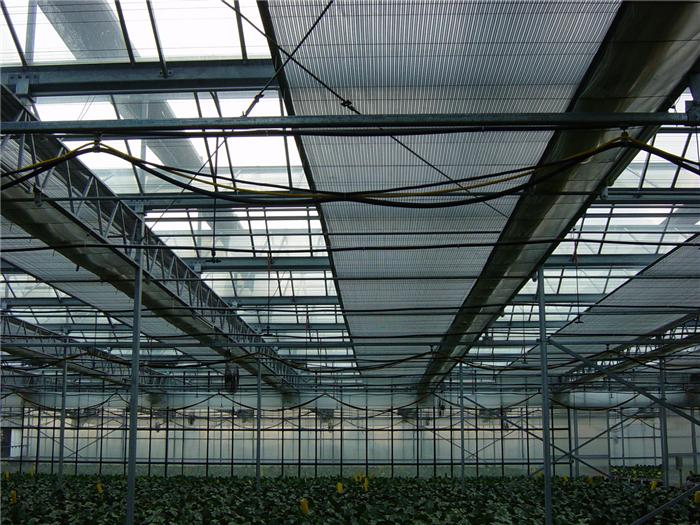

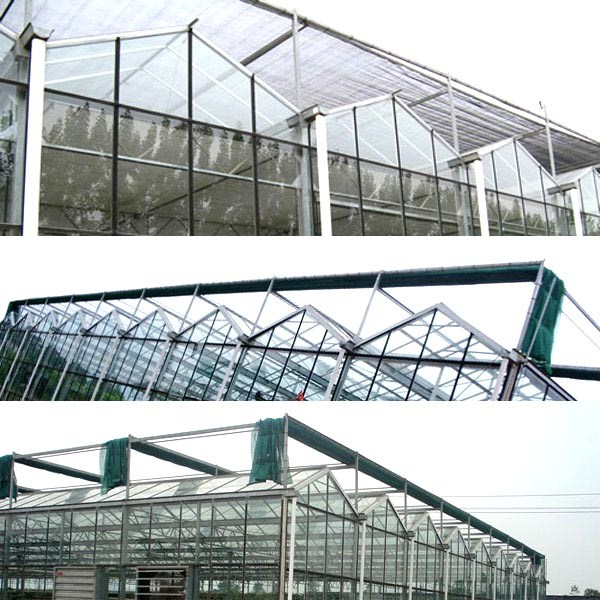

外遮阳系统


1.遮阳网

选用国标质保五年外遮阳幕:遮阳率70%;节能率50%;寿命:厂家提供5年质保期,实际使用寿命8年以上

2.托幕线

双层幕线选国标聚酯外用幕线:颜色:黑色 ;直径:2.0×2.5㎜  抗拉强度:250㎏/f;断裂伸长率8%;质量保证5年,使用寿命8年以上

3.传动机构

电机通过传动机构驱动传动轴运转,传动轴通过连接件带动驱动杆在幕丝上平行移动,驱动杆拉动幕布一端缓慢展开,全部展开后触动行程限位器开关,电机停止,该行程运行结束。控制箱备有手动控制,如需要中途停止,可以按下停止按钮,即可停止运行.也可实现计算机自动控制

4.设计条件

夏天白天当室内光照强度超过作物光合作用的光饱和点后,多余的光照如果不能及时排除温室,将会灼伤作物叶片或转化为热能使室内温度升高,当这种温升超过作物生长的适宜温度范围后,过高的温度将会影响作物的正常生长和发育,严重的甚至会导致

作物的生育障碍,直至死亡。关闭遮荫幕后,将使进入温室的光照首先遇到遮荫幕的阻隔,根据遮荫幕遮光率的大小调控的上部,或被遮荫幕反射直接排出温室,或转化为长波辐射在提高遮阳幕上部空气温度后通过层顶通风窗排出室外。由此可见,遮阳幕夏季使用在温室中具有遮荫和降温的双重作用。

5.系统工作原理

电机带动传动轴运转,传动轴上的齿轮/齿条副将圆周运动变成直线运动。与齿条连接的推拉杆通过十字连接带动驱动杆在幕丝上平等移动, 驱动杆拉动幕布一端缓慢展开、收拢,全部展开以及收拢后分别触动开、合限位器开关,电机停止,运行结束。

6.外遮阳系统组成

1)外遮阳支架:温室顶部安装外遮阳骨架,选用格构架和 50×50 及 50×50 热镀锌方管加工制作。联栋间用镀锌方管和连接件组合成网架结构。支架部分强度可靠,外形美观,载荷承受能力强,使用寿命长。

2)控制箱:控制箱内装配有遮荫幕展开与合拢两套接触器件,即可手动开、停,又可通过行程开关,实现自动停车。控制箱箱可装备温控、时控、光控设备,与自动控制系统相连,实现计算机智能控制。(3)驱动电机:采用专用传动电机,配备行程限位装置,自动停止,限位准确,还配备了热保护装置,为用户操作提供了安全保障。

4)传动部分:采用齿轮-齿条传动机构,通过减速电机与之联结的传动,轴输出动力,传动轴中部与电机相连,其余部分齿条均布相连;驱动杆和推幕部分采用热镀锌组件,结构强度高,运行平稳可靠。

5)幕线:双层幕线选用Ф2 ㎜优质聚酯托幕线,防锈,强度极高。6)幕布:外遮阳幕布选用国产优质黑色针织幕布, 遮荫率 70%。

四、 内遮阳系统



内遮阳系统


1.遮阳网

选用国标铝箔遮阳幕:遮阳率65%;节能率50%;寿命:厂家提供5年质保期,实际使用寿命8年以上

2.托幕线

双层幕线选国标聚酯内用幕线:颜色:透明;直径:2.0×2.5㎜ 抗拉强度:250㎏/f;断裂伸长率8%;质量保证5年,使用寿命8年以上

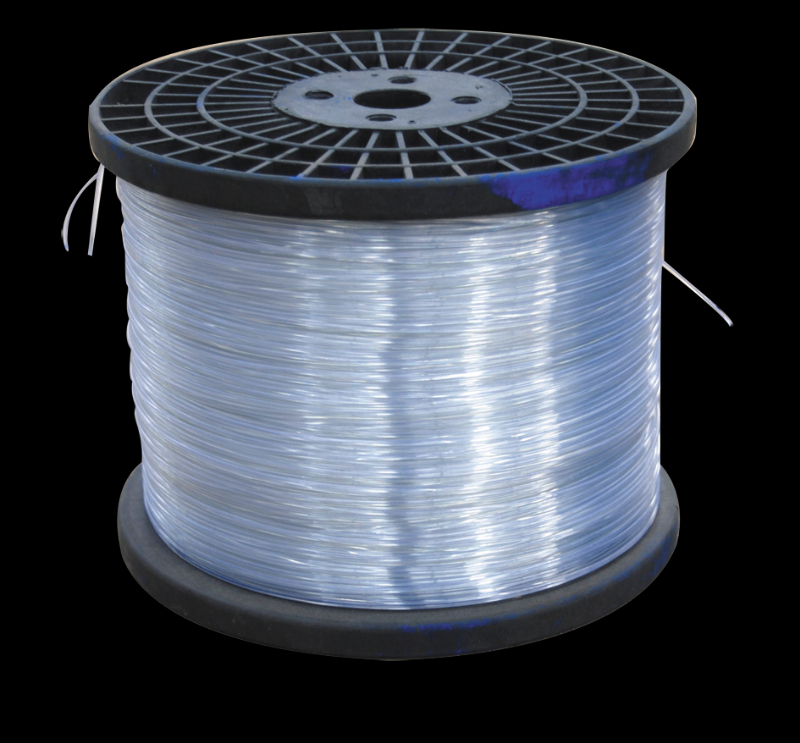

托幕线


3.传动机构

电机通过传动机构驱动传动轴运转,传动轴通过连接件带动驱动杆在幕丝上平行移动,驱动杆拉动幕布一端缓慢展开,全部展开后触动行程限位器开关,电机停止,该行程运行结束。控制箱备有手动控制,如需要中途停止,可以按下停止按钮,即可停止运行.也可实现计算机自动控制

4.设计条件

夏天白天当室内光照强度超过作物光合作用的光饱和点后,多余的光照如果不能及时排除温室,将会灼伤作物叶片或转化为热能使室内温度升高,当这种温升超过作物生长的适宜温度范围后,过高的温度将会影响作物的正常生长和发育,严重的甚至会导致作物的生育障碍,直至死亡。关闭遮荫幕后,将使进入温室的光照首先遇到遮荫幕的阻隔,根据遮荫幕遮光率的大小调控的上部,或被遮荫幕反射直接排出温室,或转化为长波辐射在提高遮阳幕上部空气温度后通过层顶通风窗排出室外。由此可见,遮阳幕夏季使用在温室中具有遮荫和降温的双重作用。

5.系统工作原理

电机带动传动轴运转,传动轴上的齿轮/齿条副将圆周运动变成直线运动。与齿条连接的推拉杆通过十字连接带动驱动杆在幕丝上平等移动, 驱动杆拉动幕布一端缓慢展开、收拢,全部展开以及收拢后分别触动开、合限位器开关,电机停止,运行结束。

6.内遮阳系统组成

1)控制箱:控制箱内装配有遮荫幕展开与合拢两套接触器件,即可手动开、停,又可通过行程开关,实现自动停车。控制箱箱可装备温控、时控、光控设备,与自动控制系统相连,实现计算机智能控制。·驱动电机:采用专用传动电机,配备行程限位装置,自动停止,限位准确,还配备了热保护装置,为用户操作提供了安全保障。

2)传动部分:采用齿轮-齿条传动机构,通过减速电机与之联结的传动,轴输出动力,传动轴中部与电机相连,其余部分齿条均布相连;驱动杆和推幕部分采用热镀锌组件,结构强度高,运行平稳可靠。

3)幕线:双层幕线选用Ф2 ㎜优质聚酯托幕线,防锈,强度极高。

4)幕布:内遮阳幕布选用国产优质白色铝箔幕布, 遮荫率 70%。厂家提供保质期 5 年,使用寿命 8 年以上。

五、 内保温系统

1.保温幕布

选用防水保温幕布:保温率60%;节能率50% ;寿命:厂家提供5年质保期,实际使用寿命8年以上

2.托幕线

双层幕线选斯文森聚酯内用幕线:;颜色:透明;直径:2.0×2.5㎜;抗拉强度:250㎏/f;断裂伸长率8%;质量保证5年,使用寿命8年以上

3.传动机构

电机通过传动机构驱动传动轴运转,传动轴通过连接件带动驱动杆在幕丝上平行移动,驱动杆拉动幕布一端缓慢展开,全部展开后触动行程限位器开关,电机停止,该行程运行结束。控制箱备有手动控制,如需要中途停止,可以按下停止按钮,即可停止运行。也可实现计算机自动控制。

4.系统工作原理

电机带动传动轴运转,传动轴上的齿轮/齿条副将圆周运动变成直线运动。与齿条连接的推拉杆通过十字连接带动驱动杆在幕丝上平等移动, 驱动杆拉动幕布一端缓慢展开、收拢,全部展开以及收拢后分别触动开、合限位器开关,电机停止,运行结束。

5.内保温系统组成

1)控制箱:控制箱内装配有保温幕布展开与合拢两套接触器件,即可手动开、停,又可通过行程开关,实现自动停车。控制箱箱可装备温控、时控、光控设备,与自动控制系统相连,实现计算机智能控制。

2)驱动电机:采用专用传动电机,配备行程限位装置,自动停止,限位准确,还配备了热保护装置,为用户操作提供了安全保障。

3)传动部分:采用齿轮-齿条传动机构,通过减速电机与之联结的传动,轴输出动力,传动轴中部与电机相连,其余部分齿条均布相连;驱动杆和推幕部分采用热镀锌组件,结构强度高,运行平稳可靠。

4)幕线:双层幕线选用Ф2 ㎜优质聚酯托幕线,防锈,强度极高。5)幕布:内遮阳幕布选用国产优质保温幕布, 保温率 60%。厂家提供保质期 5 年,使用寿命 8 年以上。

六、湿帘风机降温系统

1.系统原理

湿帘/风机降温系统利用水的蒸发降温原理实现降温目的, 降温系统的核心是能让水蒸发的湿帘特制的输水湿帘能确保水均匀得淋湿整个降温湿帘墙。空气穿透湿帘介质时,与湿帘介质表面进行水气交换的显热转化为汽化潜热,实现对空气的加湿与降温。

湿帘一般安装在温室的北侧,风机一般安装在温室南侧。当需要降温时,启动风扇,将温室内的空气强制抽出,造成负压;同时,水泵将水打在对面的湿帘墙上。室外空气被负压吸入室内时,以一定的速度从湿帘的缝隙穿过,导致水分蒸发、降温,冷空气流经温室,吸收室内热量后,经风扇排出,从而达到降温目的。

2.系统组成

湿帘风机降温系统由湿帘墙、循环水系统、轴流式风机和控制系统四部分组成。湿帘这种产品优点在于其大得湿表面与流过的空气完全接触,使得空气和水有充分的时间接触,使空气的湿度达到人体所感应的适宜湿度。与湿帘相配合的是风机,当风机开启时足可以保证温室内外空气的流动, 将室内高温高湿气体排出, 并补充足够的新鲜空气,有效调节室内温度。

1)湿帘:选用优质空气处理设备-湿帘纸垫,湿帘纸垫是降温系统的核心,其由波纹状纤维纸经特殊工艺处理制造,具有耐腐蚀、强度高、使用寿命长等特点。湿帘配套的外框采用铝合金框架型材,具有美观、不锈、便于维护等特

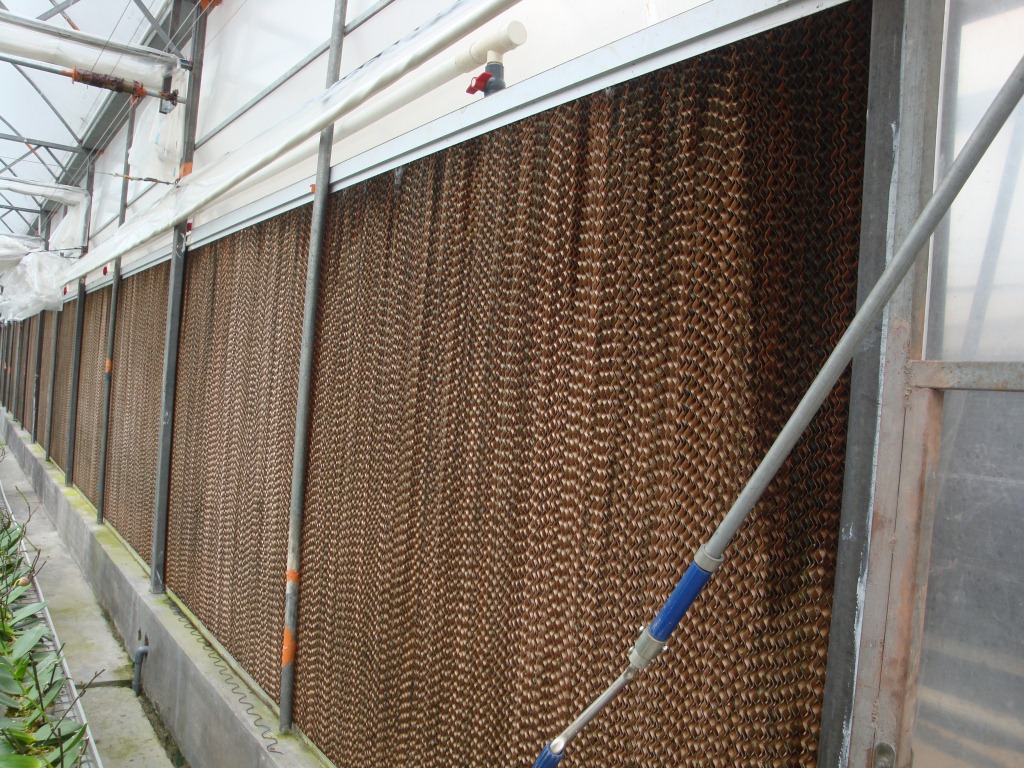

湿帘


湿帘安装于北墙门体的两侧,离地面为0.5米.长是64米,高为1.5米,湿帘规格1500*600*100mm.

(2)风机:选用大风量高效节能型离心式轴流风机,广泛应用在各个领域。

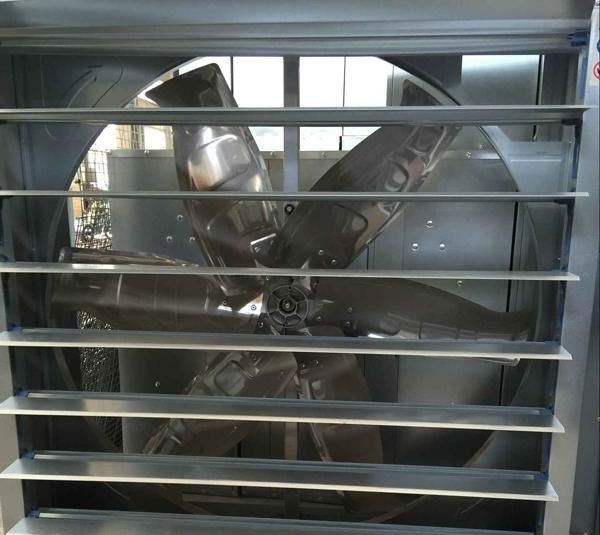

风机


七、顶部通风系统

温室每一跨的顶部可以安装电动(拉链手动)卷膜通风系统,通风口宽度为1米。采用直径卷膜杆、防虫网等组成。

八、配电系统

1.配电柜 序号、名称、产地、配电、功率(KW/台)、内遮阳电机、国产380v,50Hz 0.75

2.外遮阳电机 国产380v,50Hz 0.75kw

3.湿帘水泵 国产 380v,50Hz 1.1kw

4.风机 国产 380v,50Hz 1.1kw

5.顶部电动卷膜器 国产 380v,50Hz 、0.1

温室接地采用 TN-S 系统,温室内部 N 线与 PE 线分开敷设,在电缆进配电箱处按规范要求接地,接地电阻小于 4Ω。温室系统配置设置控制箱,按照控制对象分别按手动、停止控制。手动时通过面板开关直接操纵接触器来控制。每电控箱均配有电子漏电保护单元, 灵敏度为 30mA, 可保证高湿环境下人身安全。按照标准采用线槽和线管布线。
